Node-Red入门-从一个天气预报通知说起

发表于 更新于 分类于
从Node-Red入门，推开智能家居的大门

前言

Node-Red 环境配置好之后，我去看了一些入门类的文章，基本上都是从各种节点组件开始讲起，要不就是一个最简单的 打印输出 的示例就完了。

但这么简单的入门教程其实跟不写一样，对于想要入门的新手来说，一点帮助都没有。

于是，我打算从一个需求点出发，通过实现该需求一步步的了解 Node-Red 的使用方法。

偶然间刷头条App时，看到顶部菜单项 北京 页面上面显示的天气，突然来了兴趣，干脆我就从实现一个天气预报的推送通知开始入门 Node-Red 吧。

获取天气接口

那么问题来了，天气接口从哪来呢？

看了看头条App上的天气页面，感觉基本的天气信息都有了。不过对头条App抓包不太好操作。于是打算看看头条PC版首页是不是好获取。

没想到天气接口直接就能拿到。那就开始吧！

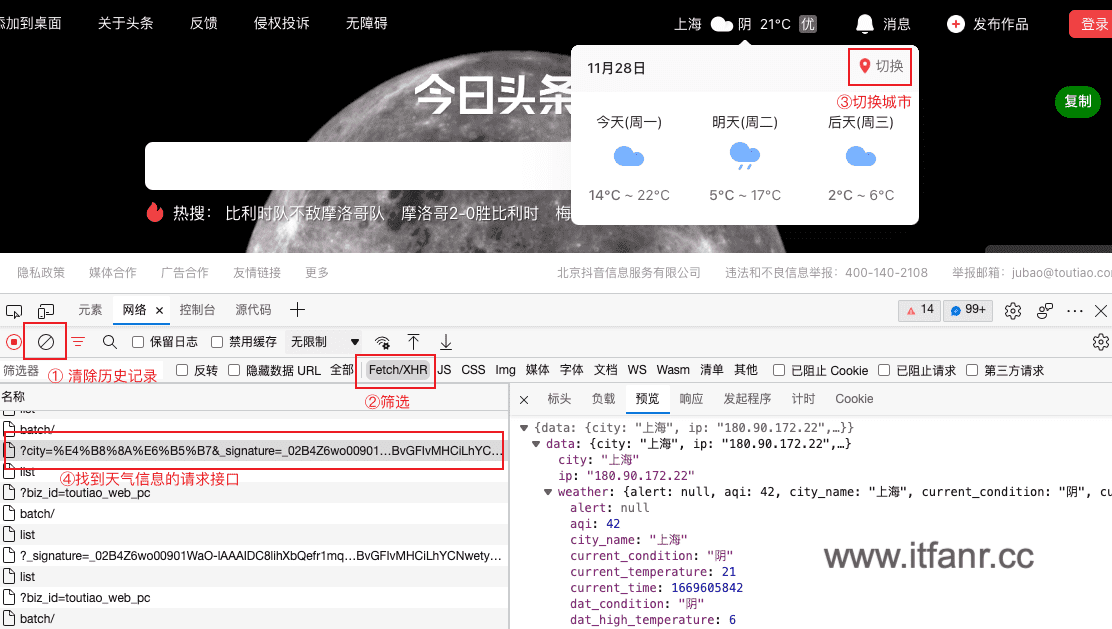

打开浏览器的调试窗口。这里有一个技巧：如果第一次加载页面，无法记录到和天气相关的数据请求。

可以先 清除历史请求记录，然后选择 筛选 所有的api请求。点击顶部的 天气城市切换 ，可以看到下面已经显示出来切换后城市的天气请求数据了。

20221129014803

对获取到的天气接口做精简，得到如下：

1
https://www.toutiao.com/stream/widget/local_weather/data/?city=上海

也就是说，我们只需要提供一个 城市名称 即可。

提取天气数据

在 Node-Red 页面中添加一个 inject节点 作为流程的触发起点。

上面我们得到了天气api接口，我们要做的第一步就是请求接口，得到天气数据。那么就需要从 网络 组中找一个能够发起http请求的节点。这里我们选择 http request节点。

20221129014848

注意，URL一栏填入的接口中，为了防止报错要将城市中文名称进行URL编码处理(说明：直接从浏览器地址栏中拷贝过来就是被URL编码后的)。

再添加一个 debug节点 用来查看请求返回的结果。点击 部署 ，触发流程。

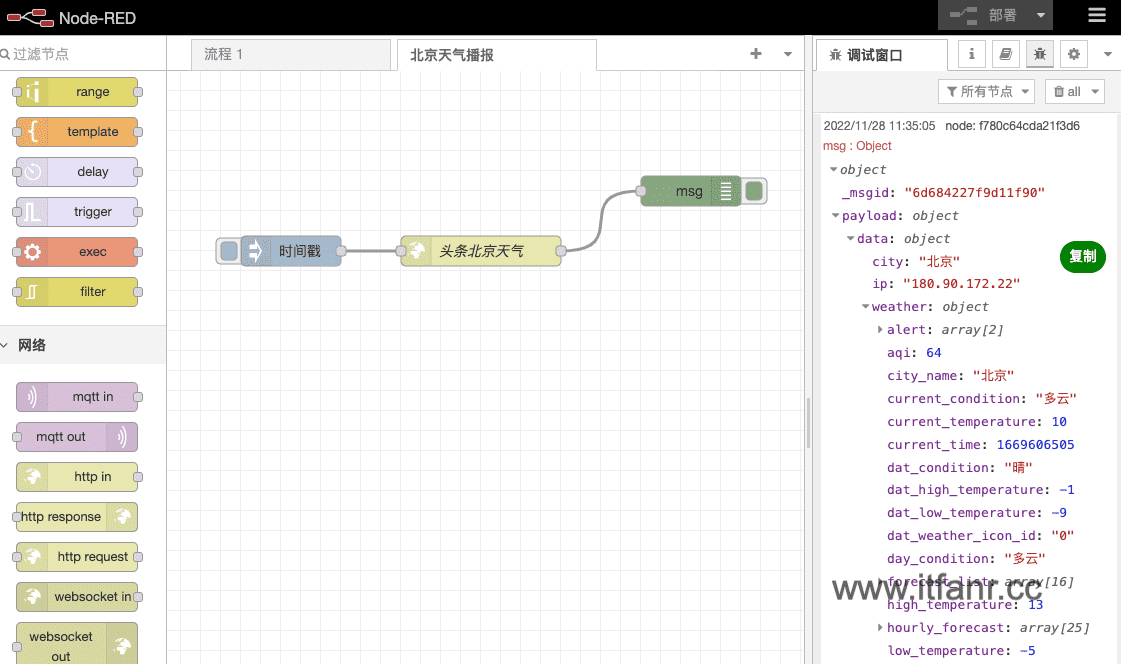

结构如下：

20221129014954

可以看到正确请求了接口并返回了该城市天气数据。

返回的天气数据直接是一个 json对象 ，那么我们可以直接拿到想要的信息。如上图所示，我们需要的参数都在 weather 对象下。那首先，我们要先拿到这个 weather 对象。

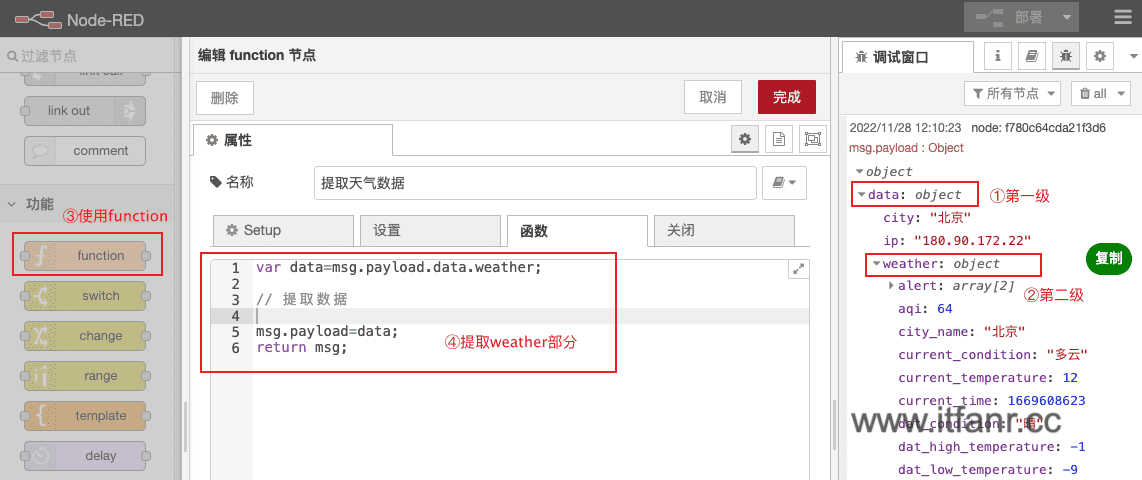

这里选择用 function节点 来处理。根据返回的json结构，加入如下代码：

1
2
3
4
5
6
var data = msg.payload.data.weather;

// 提取数据

msg.payload=data;
return msg;

20221129015022

再次点击右上角 部署 ，执行流程：

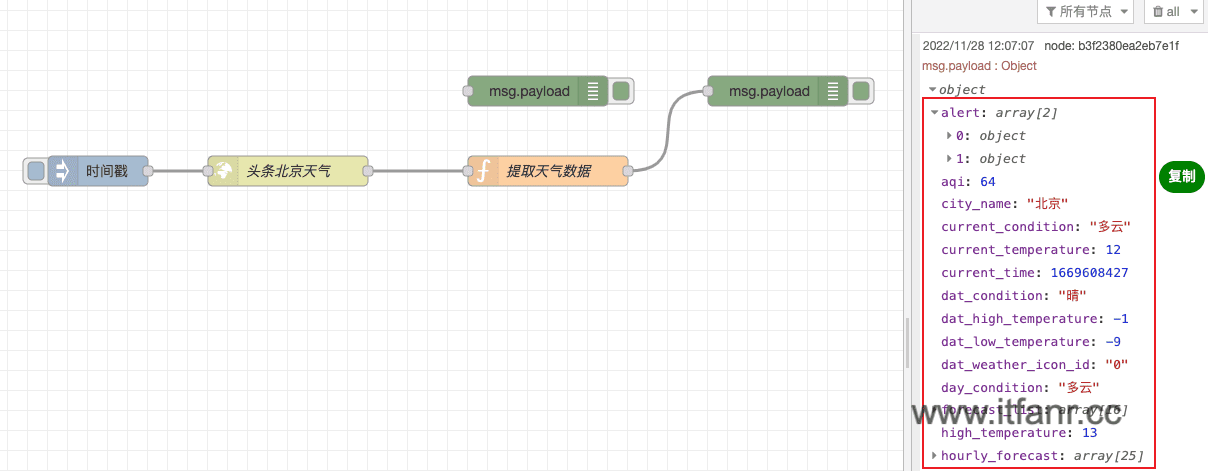

20221129015035

可以看到，右侧的输出中打印出了 weather对象 包含的所有属性。

构造天气信息

天气数据获取到了，下面要来考虑下如何输出这些信息。

获取指定参数

天气信息中，除了包含当前天气情况，今天天气情况和明天天气情况以外，还有未来两周天气和未来24小时天气情况。某些城市还包含特殊天气提醒。

这里为了简单，我只获取当时、今日和明日天气。其他的后续再考虑扩展。

继续在 function节点 中对数据做二次处理。

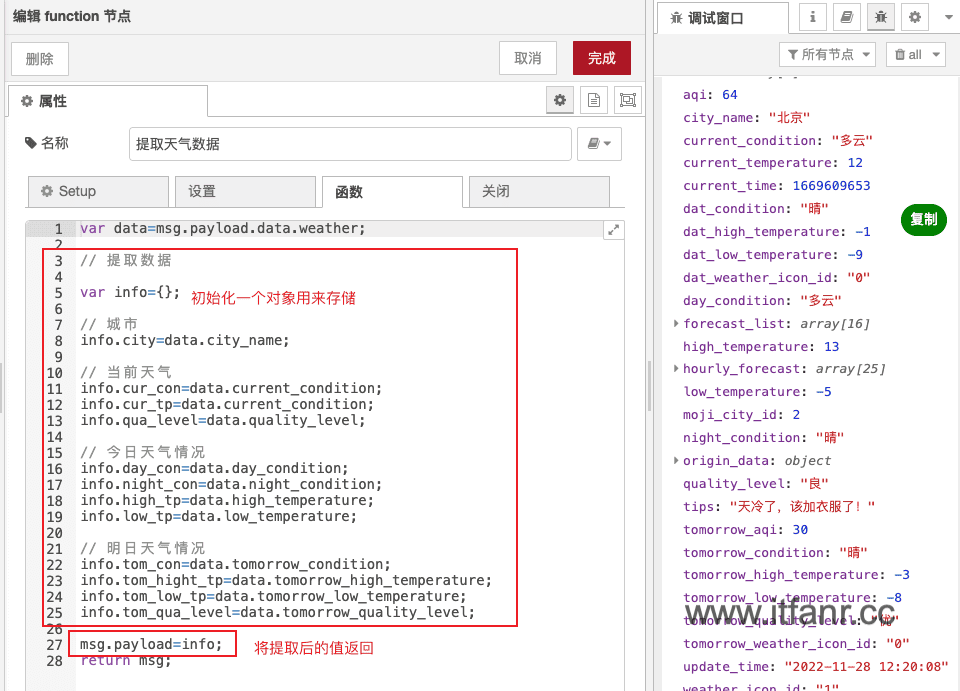

20221129015053

部署 后查看输出：

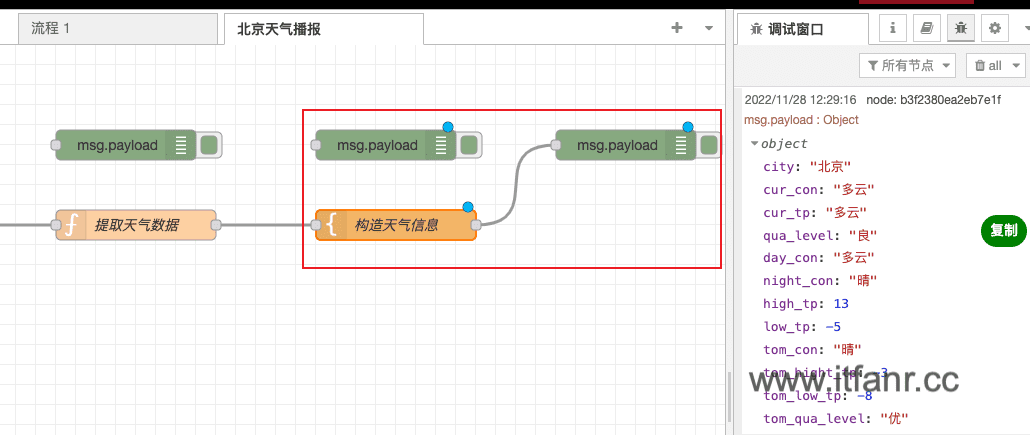

20221129015111

正确得到了我们想要的指定参数。

文案组装

获取到了所需的天气属性参数，对这些信息进行拼装，整理成了如下的天气播报文案：

1
[上海]当前天气：[阴]，气温[21]℃，空气质量[优]。今日天气：[中雨]转[小雨]，气温[14]℃~[22]℃。明日天气：[小雨]，[5]℃~[17]℃。

其中，中括号 [] 中的内容为需要的天气属性参数值。

那这里又遇到一个问题，要如何将这些天气属性参数拼接成上面的文案呢？

Node-Red 中提供了一个 template节点 ，我们可以用该节点实现文案拼接。

拖放一个 template节点 ，先来研究一下如何使用。

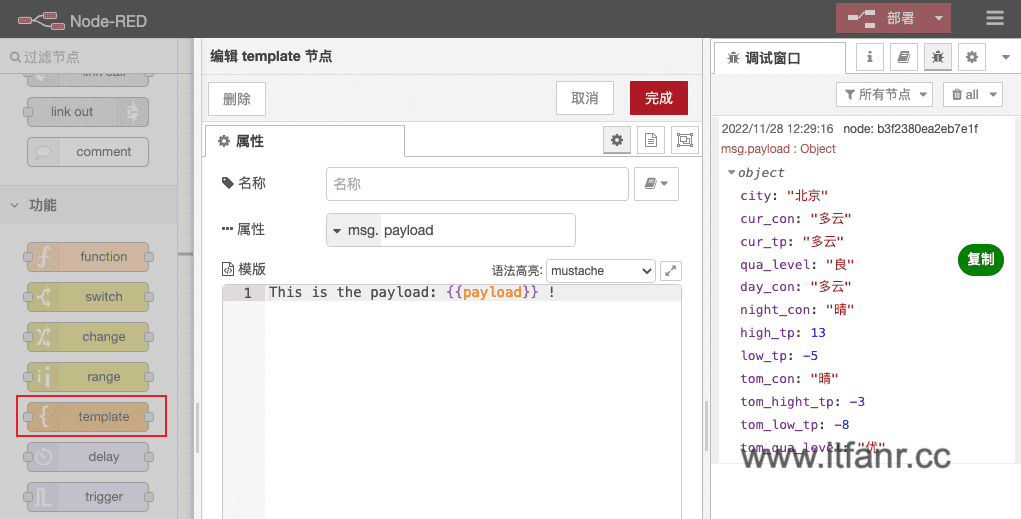

20221129015129

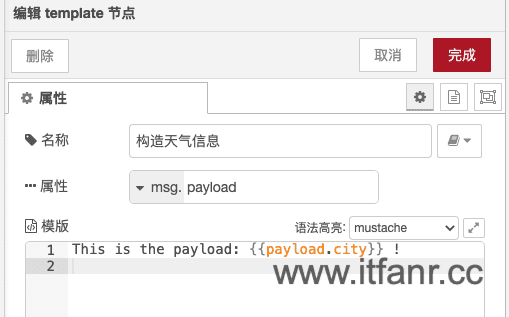

将其中模板内容改为如下：

20221129015145

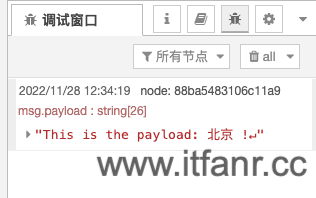

然后 部署 、执行。查看输出：

20221129015211

那么，从上一个节点中传递过来的 payload 参数，就表示上面经过二次处理后的 完整数据，需要哪个参数，直接通过

1
{{payload.xxx}}

的形式就能获取到。

所以，模板中的内容对应于上面的文案，修改为：

1
{{payload.city}}当前天气：{{payload.cur_con}}，气温{{payload.cur_tp}}℃，空气质量{{payload.qua_level}}。今日天气：{{payload.day_con}}转{{payload.night_con}}，气温{{payload.low_tp}}℃~{{payload.high_tp}}℃。明日天气：{{payload.tom_con}}，{{payload.tom_low_tp}}℃~{{payload.tom_hight_tp}}℃。

20221129015238

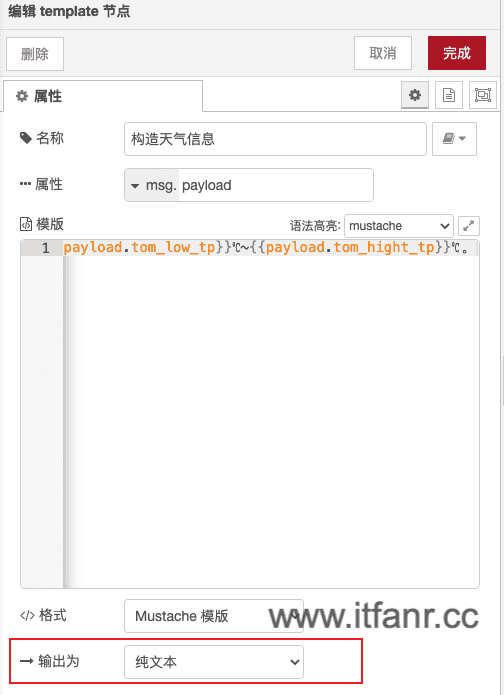

注意，下面的 输出为 类型要选为 纯文本 。

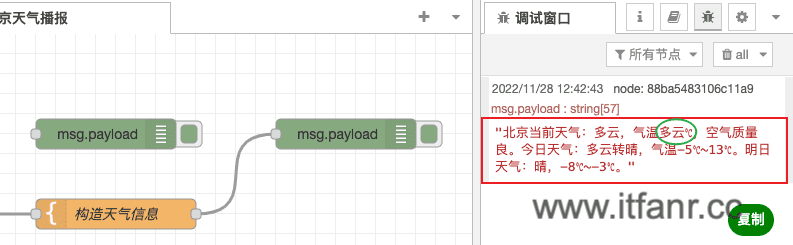

部署 后执行，查看输出内容。

20221129015254

貌似输出的内容中有一些错误。

排查问题

最终输出的结果中出现了问题，那么要如何来调试找出问题所在呢？

这里就不得不再提一下 debug节点 。

前面我们在执行完成每一个步骤之后，都会加一个 debug节点 来查看该步骤的输出内容。这样的话，就便于我们判断该步骤是否执行成功。

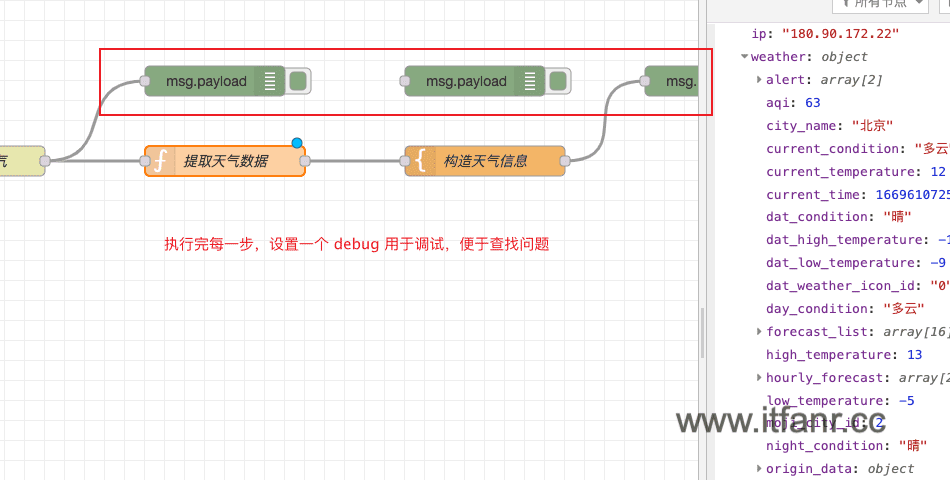

20221129015315

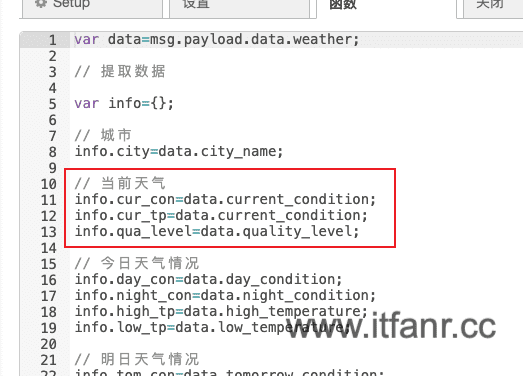

经过查看，原来是在 提取天气数据 阶段出了问题

20221129015330

将其改正后，再次部署查看。

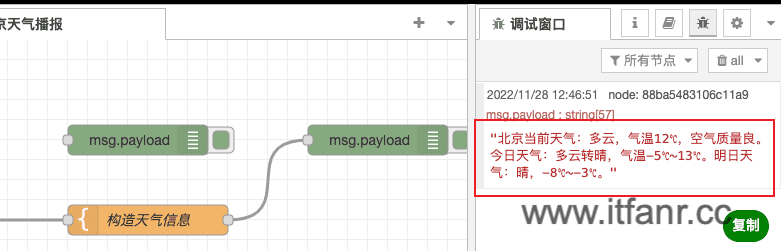

20221129015342

此时，输出的天气文案就是我们想要的了。

发送通知

天气信息有了，下一步就要考虑如何接收通知了。

选择通知方案

便于实现的消息通知方式，除了企业微信、钉钉机器人、飞书机器人之外，对于iPhone用户来说，还可以选择像 Bark 这种开源方案。

这里我选择的是一款名为 PushDeer 的开源App推送方案，效果类似于 Bark。

参考 PushDeer 官方文档 使用官方在线版 - PushDeer·推送说明 的说明，在安装好App后，获取相应的 key 就可以通过如下的请求方式发送消息了：

1
https://api2.pushdeer.com/message/push?pushkey=key&text=要发送的内容

实现通知请求

在 Node-Red 中，发送通知请求还是继续使用 http request节点 来实现。

拖放一个 http request节点，由于此时的请求链接是带有 可变化 参数的，并不是像上面获取天气的链接那样直接指定后就不再改变。所以，这里在内容下拉框中要选择 Append to query-string parameters 项，表示将前面步骤传递过来的 msg.payload 作为url请求参数来使用。

20221129015407

但我们知道，上一个步骤 构造天气信息 中，输出的是我们拼装后的天气文案。

那也就是说，我们要在这两个节点之间对数据再做一次转换，将上一步的 天气文案 经过处理后作为下一个步骤的url请求参数使用。

构造请求参数

在上面 PushDeer 的请求链接中，我们需要的是两个url请求参数： pushkey 和 text 。其中，pushkey 在我们安装完App后已经得到；而 text 就是上一个步骤中的天气文案。

但要怎么将这两个参数作为url请求参数呢？

在使用工具时遇到了问题，最简单的方法就是去看官方文档。

查询 Node-Red 的官方文档，我找到了这篇文章 Handle query parameters passed to an HTTP endpoint : Node-RED

参照其中的说明，我们可以将参数构造成如下的键值对结构：

1
2
3
4
{
    "name": "Nick",
    "colour": "blue"
}

这样作为url的请求参数后的形式就是 /hello-query?name=Nick&colour=blue 。

这不正是我们所需要的嘛。

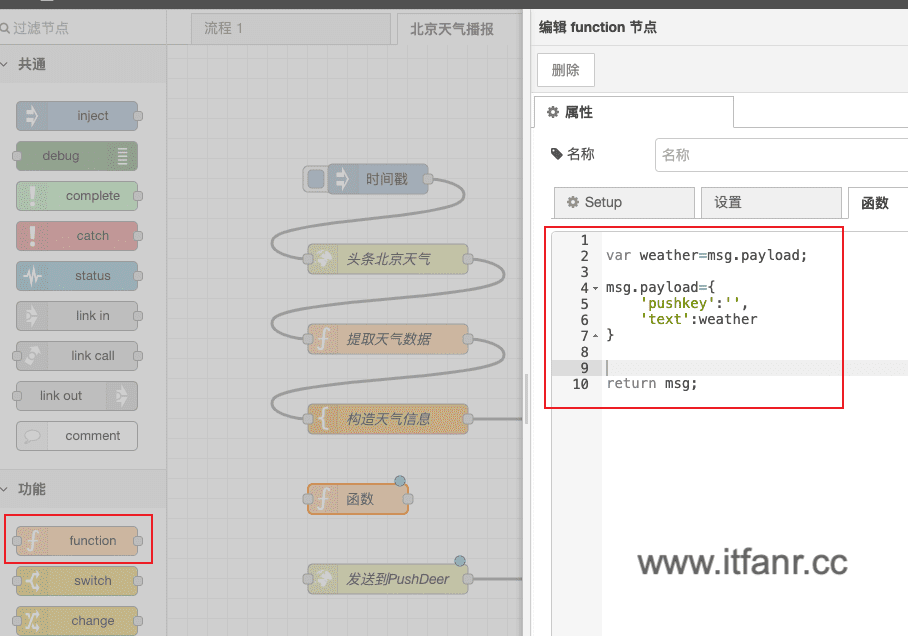

于是，为了实现中间的处理操作，我们可以通过拖放一个 function节点 来实现。将函数的处理逻辑改成如下：

20221129015429

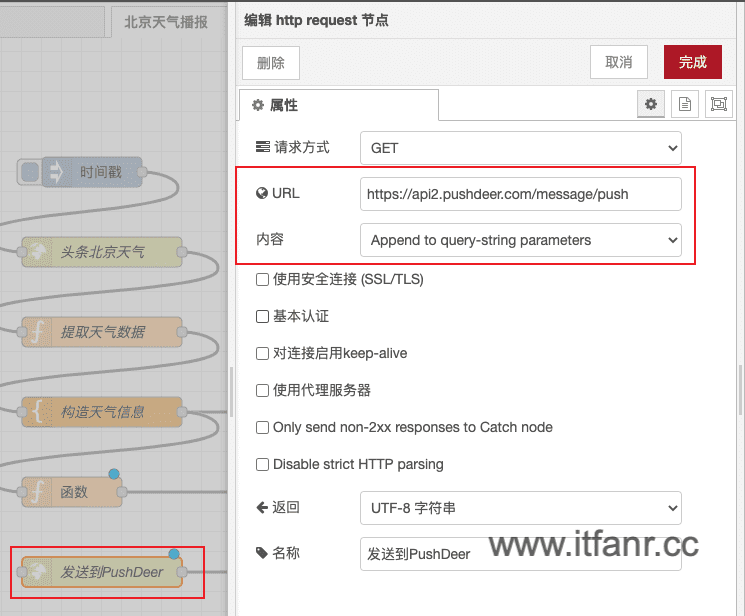

同时，修改 http request节点 发送的URL为去除参数的形式：

20221129015442

发送通知

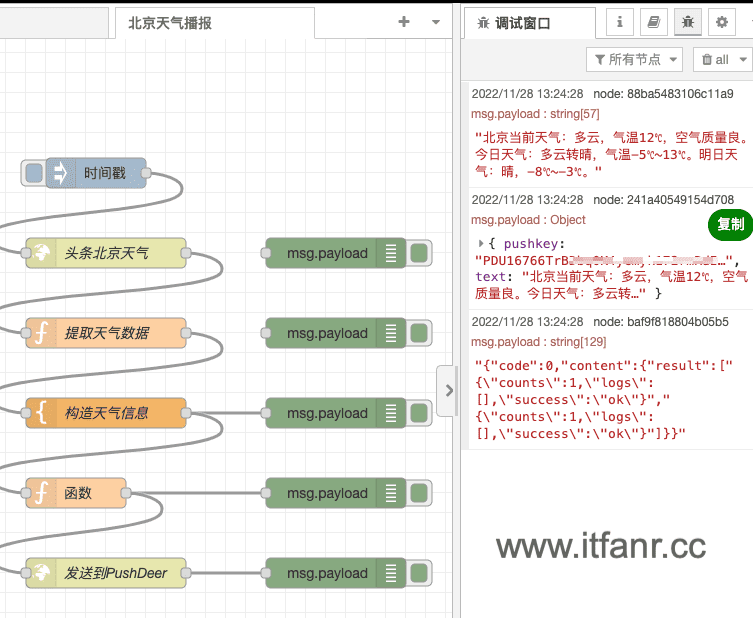

将以上流程组合，点击 部署 后手动触发。会发现 debug节点 打印了每一步的输出结果：

20221129015457

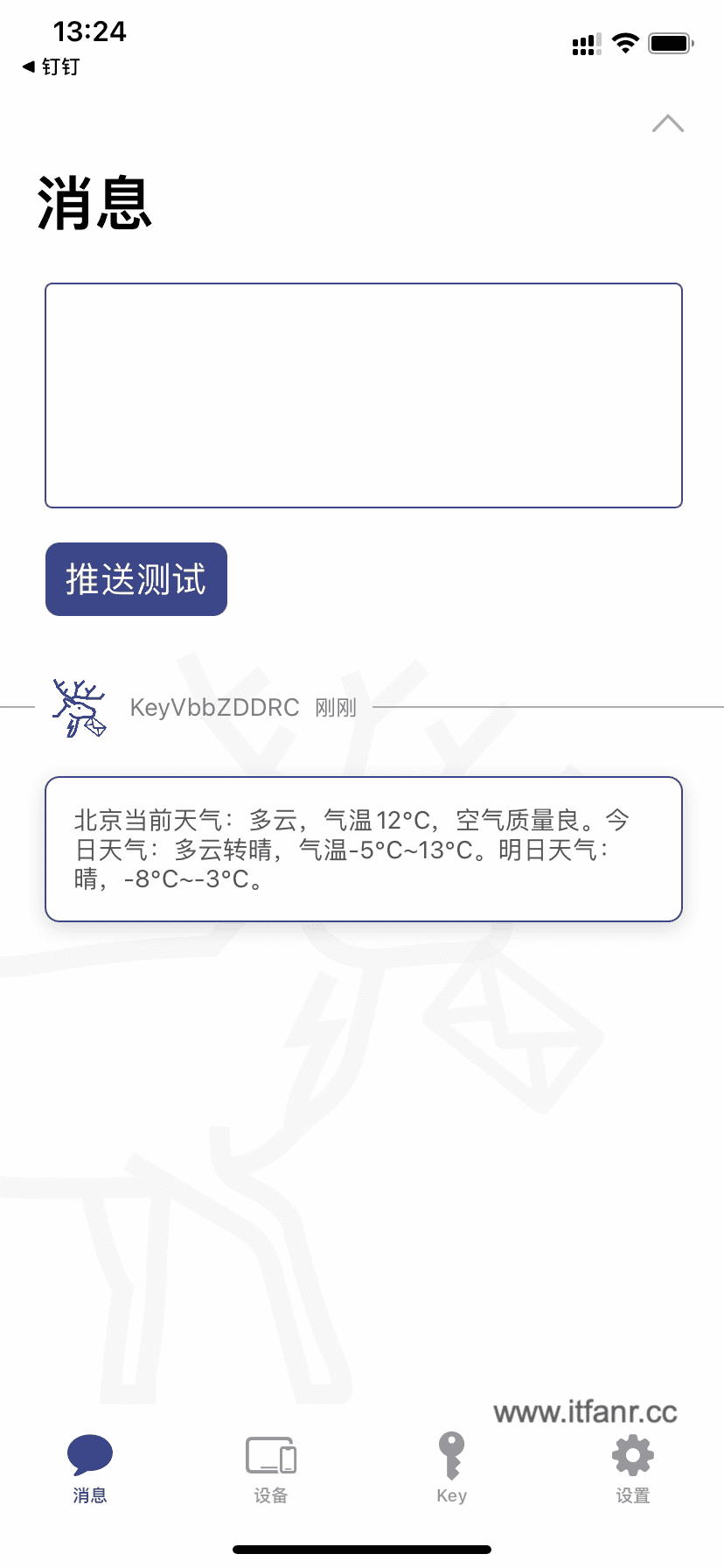

同时，我的手机上也收到了相应的通知提醒：

20221129015511

至此，天气预报通知手动触发操作算是实现了。

定时触发

不过为了接收天气预报，我们总不能每次都要打开电脑去点一下来进行操作吧。

最基本的，我想要实现的是每天早晨7:30起床后，手机上收到一条天气播报，了解一下当天的天气情况，这样临出门前也能应对当天可能出现的恶劣天气；每天晚上20:30临睡觉前，收到一条天气播报，了解一下明天的整体天气情况，是降温还是偏热，可以提前考虑一下明天的穿衣情况。

但是在 Node-Red 中想要实现定时触发，我却找不到符合这种条件的节点。虽说 inject节点 可以实现简单的 重复触发 操作，但功能比较简单，想要实现定时功能要做的处理比较复杂。

其实，Node-Red 的节点本质上就是一些 Nodejs 的模块实现的功能，内部执行的就是 Nodejs 脚本。

那么，我们可以通过安装第三方的模块来实现更多更复杂的功能。

安装定时模块

为了实现定时任务，比较灵活的方式就是通过 cron表达式 来实现。

在 Node-Red 中比较有名的支持 cron表达式 的模块叫 node-red-contrib-cron-plus 。

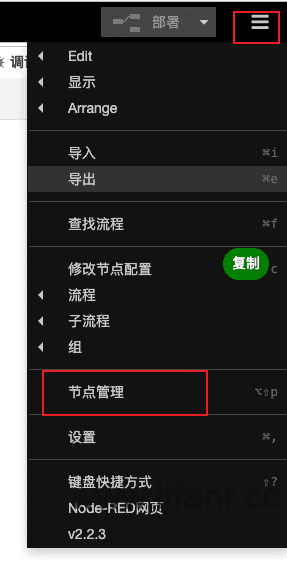

要在 Node-Red 中安装模块，依次选择：右上角 菜单 – 节点管理 – 左侧 控制板 – 右侧 安装 – 在 搜索模块 中输入名称

20221129015647

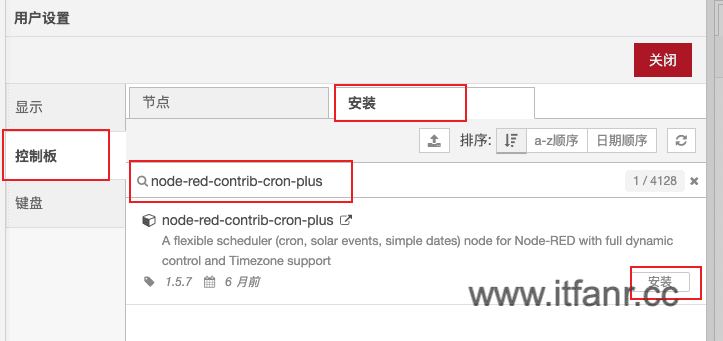

找到相应模块后点击 安装 ，等待其安装即可。

20221129015706

npm加速

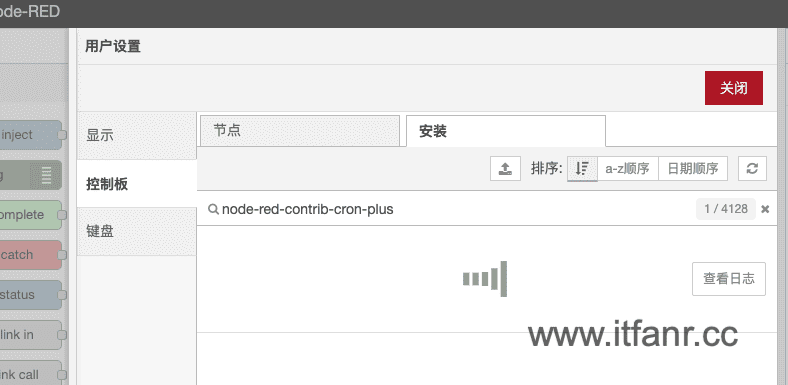

在等待了大约2分钟左右，我发现该模块还没有安装成功，一直处于下面的 安装中 界面：

20221129015717

又继续等待一段时间后，直接弹出了错误信息。查看日志后发现，果然又遇到了 特殊网络 问题。

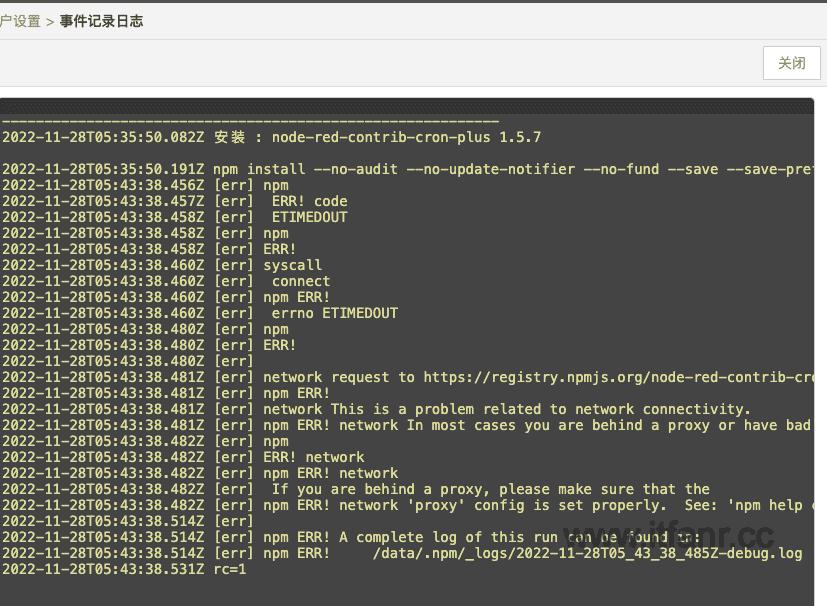

20221129015730

上面日志中也描述的很清楚 npm install 安装时，网络请求失败。

对于 npm install 的问题，可以直接通过 替换国内镜像源 的方式来解决。

登录 树莓派 ，进入之前安装的 node-red 容器中：

1
docker-compose -f docker-compose-node-red.yml exec hass-nodered bash

直接执行如下命令来为 npm 设置国内镜像源：

1
npm config set registry https://registry.npmmirror.com

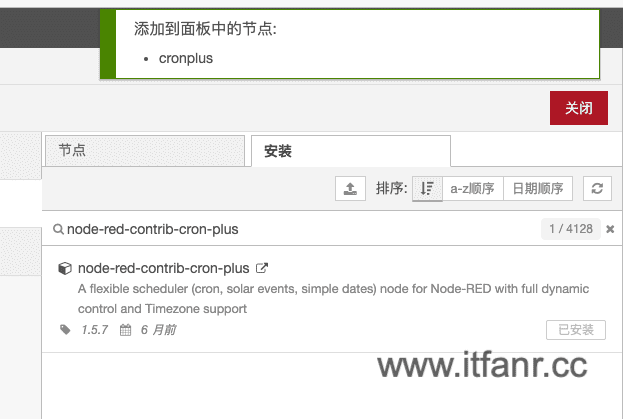

然后再回到 Node-Red 节点管理设置界面，再次安装模块，会发现该模块几秒钟就安装成功了：

20221129015745

定时模块配置

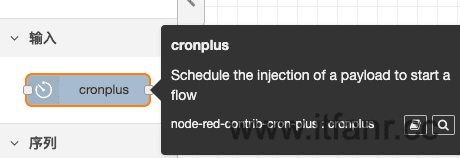

模块安装好后，在左侧的节点栏中可以看到新增了一个 cronplus 节点

20221129015756

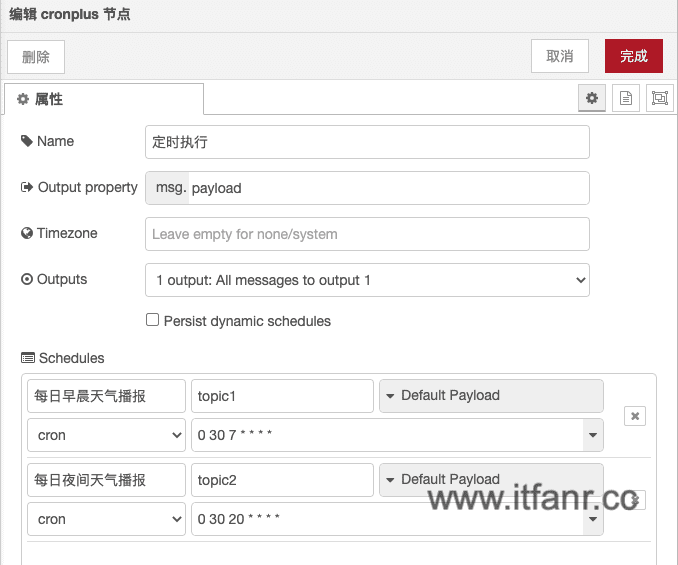

拖放该节点并双击打开配置界面，在 Schedules 区域添加我们想要的定时cron表达式。

20221129015809

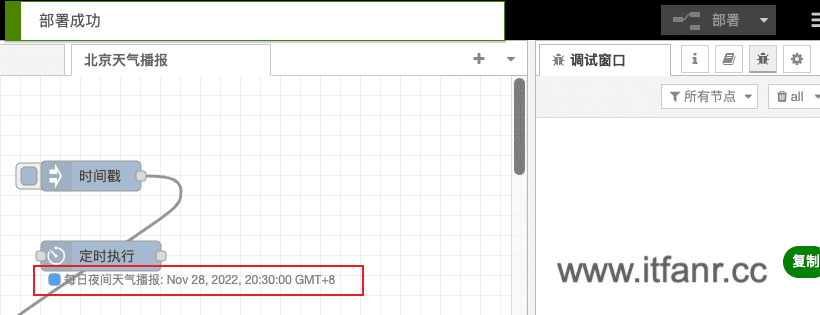

配置完点击 部署 后，可以发现该节点下方直接显示出了下一次执行的时间：

20221129015821

之后，将定时组件加入流程中。为了方便处理，我保留了手动和自动两种触发方式。同时也为了便于调试，我又将整体的流程布局做了调整，最终的效果如下：

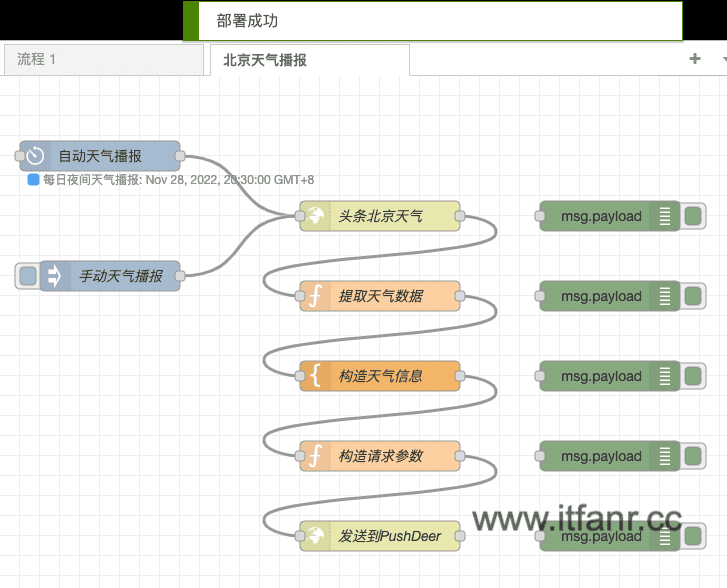

20221129015830

流程分享

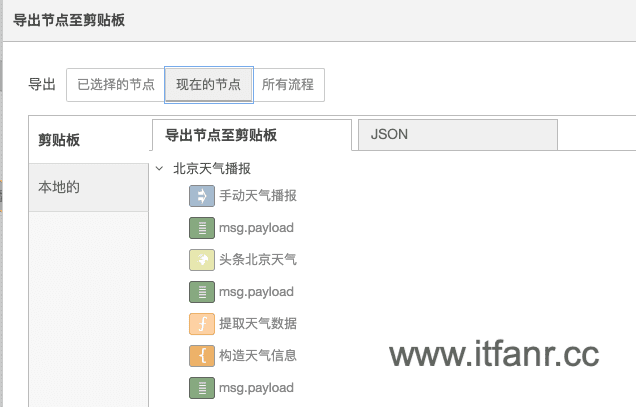

为了方便流程的分享，Node-Red 支持导入导出功能。

直接在右上角 菜单 中选择即可。

20221129015855

总结

至此，一个 Node-Red 入门流程 – 天气预报通知 的功能就实现了。

俗话说，授人以鱼不如授人以渔。

这里主要就是想通过如何实现一个小功能来入门 Node-Red ，关键还是要理清思路，一步一步来，遇到了问题不要慌，通过错误日志一点点分析，最终得到想要的结果。

如有疑问或需要技术讨论，请留言或发邮件到 service@itfanr.cc
